Как замерить окно в деревянном доме?

Как измерить проем с учетом обсадной коробки? Рассказывает опытный замерщик — специалист по окнам нашей компании Алексей Павельев о секретах разметки окон, без которых вам будет трудно правильно выпилить проем под окно или дверь в вашем доме.

Чтобы замерить оконный проем в деревянном доме, вам нужно определиться с 3 вещами — уровнем чистового пола, высотой подоконника и выбрать тип обсадной коробки.

Именно обсада добавляет сложности в разметке. Но она является необходимым элементом безопасности окон и всего дома. Требуется по Госту во всех домах (срубах) из бревна и бруса.

Поясню про типы обсады. В чистовой у нас выбран паз для скрытого монтажа окна. В черновой такого паза нет, этот вариант предполагает дальнейшую отделку откосов.

Что еще учесть до разметки проема?

• на какой этапе находится усадка сруба — нужно для вычисления усадочного зазора
• вид профиля, бывают П и Т формы
• какой подоконник будет — от решения зависит брать окна с подставочным профилем (и учитывать ли его при замере) или подоконником будет нижняя часть обсадной коробки (такое тоже возможно)
• выбрать окна. Выбор окон важен при монтаже в чистовую обсаду. Производители профилей имеют разные стандарты размещения оконных петель — а от глубины посадки петли в паз зависит функциональность створки (проще говоря — если петля близко к краю профиля и будет очень близко к плоскости обсады, то это может ограничить угол открытия окна). Ниже на фото мы покажет этот момент.

Если у вас есть все данные, можно замерять проем. Покажу цифры на примере:

Решаем задачу — замерить проем по размерам окна

Возьмем для примера ПВХ окно с двойным стеклопакетом шириной 1,4 и высотой 1,2 метра в брусовом доме. Рассчитывать будем проем под П-обсаду толщиной 90 мм. Подоконник владельцы дома выбрали деревянный, является нижней частью окосячки.

Итак, исходные данные для замерщика:

1. ширина окна 1400 мм, высота — 1200 мм
2. обсадная коробка: П-вида, толщина стояков (вертикальных частей) — 90 мм, вершника и подоконника — 60 мм.
3. глубина паза (четверти) под монтаж окна — 25 мм,
4. усадочный зазор — 70 мм
5. подоконник чистовой — часть коробки

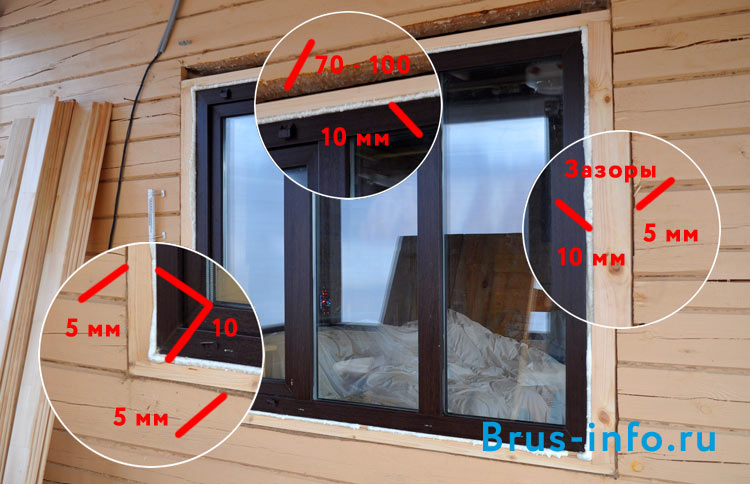

У нас будет одно скользящее соединение в шип/паз — это крепление обсады к стене доме и одно фиксированное соединение — это монтаж окна к обсаде. Посчитаем размер с необходимыми отступами и зазорами.

Формула замера:

Ширина проема = ширина окна + две толщины боковинок – две глубины четверти + 5 мм на зазор между коробом и стеной с каждой стороны и по 10 мм на зазор между обсадой и оконной рамой тоже с каждой стороны.

1400+90+90+30–50 = 1560 мм

Высота проема = высота окна + толщина подоконника + толщина вершника + 25 мм на зазоры – две глубины четверти + зазор над вершником.

1200+60+60+25–50+70 = 1365 мм

Получается, чтобы установить окно 1400х1200 мм, вам нужно разметить в стене прямоугольник 1560х1365 мм? Да. Но выпиливать проем рано. Учтем еще П — форму боковых профилей.

В П-виде шип формируется со стороны стены, значит при выпиливании учитываем это. Глубина паза в обсаде 30-40 мм. Отнимите эту величину с каждой из сторон проема.

Итоговый размер проема под окно

1560 мм х 1500 мм или 1560 мм х 1480 мм

П — обсада с пазом. Ответка — в стене. Учитывайте это при замере (выпиливании) проема.

Т — обсада. Шип формируется в стене. При разметке отступы не нужны.

Замер будет отличаться, если выберете обсаду под отделку или отдельный подоконник. Поэтому мы рекомендуем обращаться в специализированные компании.

В Шувое.ру мы остекляем срубы уже 30 лет. Одними из первых в Московской области организовали производство качественной чистовой обсады. И отработали технологию монтажа — без гвоздей или шурупов, с фирменным замковым угловым соединением деталей (замок не расходится при повторной усадке дома).

Расчет окон с обсадой

Татьяна рассчитывает окна с 2001 года! Отправьте заявку сейчас и получите 5% скидку на монтаж!

Заполняя данную форму, вы соглашаетесь на обработку персональных данных

Мы на связи: 8 (916) 405-55-02

Акция! Плати 50% сразу, остальное частями

Другие варианты комплектации окон, при которых замер будет отличаться

Наличие отлива.

С отдельным подоконников (пвх или любой другой).

С отделкой откосов и отдельным подоконником.

Нужна помощь? Оставьте заявку

Опытный менеджер поможет вам с подбором обсады и окон, оперативно сделает расчет. Консультация бесплатная.

Заполняя данную форму, вы соглашаетесь на обработку персональных данных

Мы на связи: 8 (916) 405-55-02

Акция! Плати 50% сразу, остальное частями

Еще поясняющие фотографии

Правильно замерить окна в срубе сложнее, чем в каменном доме или квартире, потому что добавляется обсадная коробка — необходимый элемент безопасности окон и всего дома.

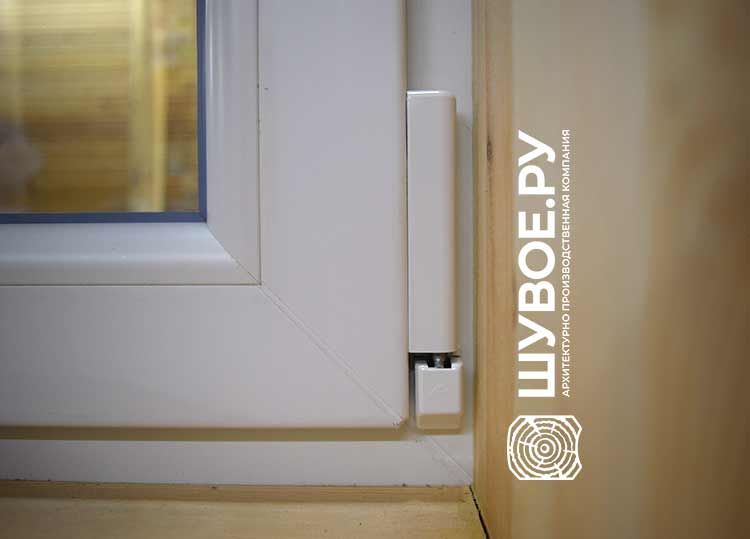

Вот почему нужно выбрать окна до разметки проемов — петля створки должна иметь отступ от откоса.

Показываем установленное окно до запенивания монтажного шва.

Вариант монтажа окна, когда подоконник является частью обсадной коробки. Обратите внимание на четверть с наружной стороны окна (ее тоже нужно учесть при разметке).

Компания Шувое.ру — известный производитель обсады в России, с 2001 года специализируется на остеклении деревянных домов. В каталоге больше 40 позиций. Дает 100% гарантию безопасности окон во время усадки и эксплуатации дома.

Преимущества подхода Шувое.ру к установке окон

— обсада производится исключительно из сухого бруса камерной сушки
— изготавливается точно по вашим размерам
— чистовой деревянный подоконник это часть конструкции
— 100% защита от сквозняков за счет монолитного профиля, фирменных соединений деталей обсады, двойного утепления проема, ветрового замка под подоконником
— установка окон под ключ за 1 день
— не требует дополнительной отделки откосов!
— 100% совместимость с деревянными, пластиковыми и алюминиевыми окнами
